銻礦選礦設備

銻礦選礦設備

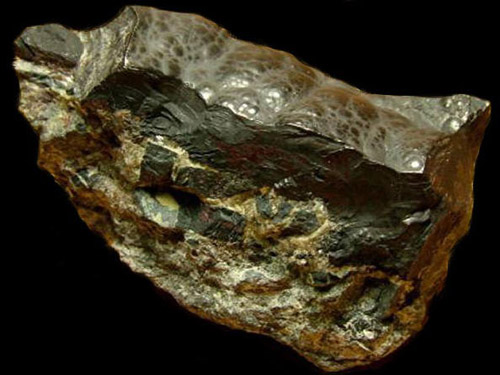

銻礦石的選礦方法，除應根據礦石類型、礦物組成、礦物構造和嵌布特性等物理、化學性質作為基本條件來選擇外，還應考慮有價組分含量和適應銻冶金技術的要求以及最終經濟效益等因素。
    銻礦石的選礦方法，有手選、重選、重介質選、浮選等。
　手選是利用銻礦石中含銻礦物與脈石在顏色、光澤、形狀上的差異進行的。該方法雖然原始，且勞動強度較大，但用于銻礦石選礦仍具有特殊意義：因為銻礦物常呈粗大單體結晶或塊狀集合體晶體產出，手選常能得到品位較高的塊銻精礦，適合于銻冶金廠豎式焙燒爐的技術要求；手選能降低選礦生產成本和能耗，因此它在我國廣泛使用。據資料統計：我國現生產的18個主要銻選礦廠中，有手選作業的有15座，占83.3%，其中單一硫化銻礦選廠4座，硫化—氧化混合銻礦選廠4座，含銻復雜多金屬礦選廠7座。
　手選選出的塊狀銻精礦，只需含銻7%以上就可進入豎式焙燒爐直接揮發焙燒，以制取三氧化二銻。手選出含銻高于45%的塊狀硫化銻精礦，通過熔析法可制取純凈的三硫化二銻（俗稱生銻），用于軍火生產。
　手選除揀出高品位塊狀銻精礦外，也可以直接丟棄大量廢石，以提高入選原礦品位。
　適合手選的礦石粒度，大都在28~150毫米間。大多數銻選廠采用寬級別手選，只有個別選廠如錫礦山北選廠采用分級成窄級別手選。由于原礦往往含泥，因此洗礦作業常是手選前不可缺少的預備作業。入選原礦經過洗礦然后手選，比不經洗礦直接手選效果要好。
　手選作業一般是在選礦廠內手選皮帶上完成的，但也有不少銻礦山是在礦坑內或坑口完成的。
　重選對于大多數銻礦石選廠均適用，因為銻礦物屬于密度大、粒度粗的礦物，易于用重選方法與脈石分離。其中：輝銻礦密度為4.62克/厘米3，而脈石密度介于2.6~2.65克/厘米3之間，其等沉（降）比為2.19 ~2.26，屬易選礦石；黃銻華密度為5.2克/厘米3、紅銻礦密度為7.5克/厘米3、銻華為5.57克/厘米3，它們與脈石的等沉（降）比分別為2.55~2.63，3.93~4.06和2.76~2.86，這三種銻礦石屬于按密度分選的極易選礦石。只有水銻鈣，石密度3.14克/厘米3，與脈石等沉（降）比值僅1.29，屬于按密度分選較難選礦石，但它在銻礦石中并不算主要成分，不影響重選的使用。總之，不論單一硫化銻礦石或硫化( 氧化混合銻礦石，均具有較好的重選條件。且重選費用低廉，又能在較粗粒度范圍內、分選出大量合格粗粒精礦，并丟棄大量脈石，因此，重選仍是當今銻選礦工作者樂于采用的選礦方法。有時，它即使不能直接選出合格銻精礦，然而作為銻浮選作業的預選作業，也常被人接受，特別是浮選在現階段處理氧化銻礦石的困難很多的情況下，因而重選成了氧化銻礦石的主要選礦方法。
　重介質選礦常作銻礦石的預選作業。寮踐證明，除了含晶洞結構的銻礦石外，都可以采用重介質選礦。
　重介質選礦的難點是加重劑的選擇、介質的制備和回收。用作加重劑的物質，實踐表明：砂輪廠的鋼玉廢料（硅鐵）是比較理想的。該材料磁性物含量為70~98%，化學成分主要是硅和鐵，經過選礦廠介質制備系統磨細至小于74微米占98%后作加重劑，使介質密度保持在2.65克/厘米3左右是完全可能的，而且易于回收再用。
　浮選是選銻礦物最主要的選礦方法。硫化銻礦物屬易浮礦物，大多采用浮選方法提高礦石晶位。其中：輝銻礦常先用鉛鹽作活化劑，也有用銅鹽或鉛鹽銅鹽兼用的，然后用捕收劑浮選。常用的捕收劑為丁黃藥或頁巖油與乙硫氮混合物，起泡劑為松醇油或2號油；氧化銻礦則屬難浮礦石。
